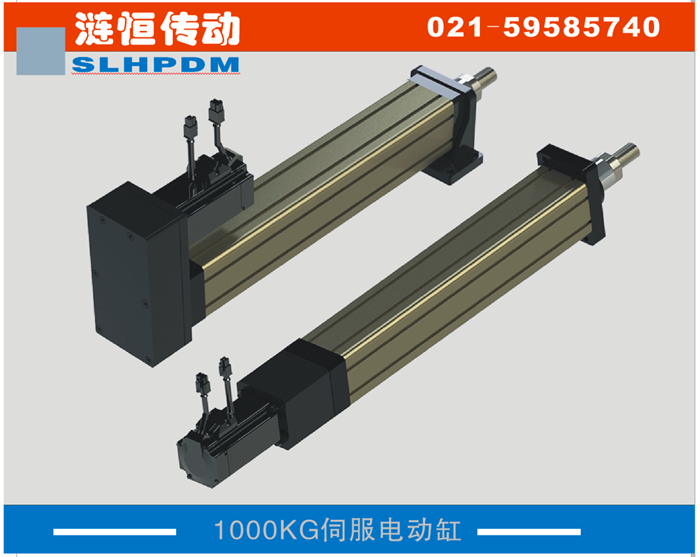

DH\DI系列伺服電動缸
您所在位置:首頁 - 產品中心 - 電動缸\模組 - Dh\di系列伺服電動缸電動缸是專門用于連續運動、低到高負載(通常是高速),且能夠在其使用壽命內多次循環使用的產品 [1],這些產品具有極高的定位精度和可控性,能夠在負載數千克到200噸的情況下實現精確運動控制。 [1]
電動缸使用精密的精密滾珠絲桿或行星滾柱絲杠替代了液壓系統,由外接的伺服電機和減速機驅動。它們體型輕便,并與驅動執行器的電機直接相連,可任意加裝和系統控制,機電系統相比方便簡單,此外,電動缸的噪音也低于液壓驅動。 [2]在性能上,電動缸更加穩定。它運作的速度、位置、推力大小與匹配的電機可以任意調整。電缸主要從六方面節省成本:提高能源效率,減少熱力損失,提高生產節拍,提高材料利用率,延長正常運行時間,簡化維護流程。 [2]
有效行程范圍:50mm-3000mm 重復精度:±0.01mm 壓力精度:± 5‰ F.S 外設可以接入:掃碼槍 光柵尺 壓力檢測。
產品介紹: 電缸是將伺服電機與絲杠一體化設計的模塊化產品,將伺服電機的旋轉運動轉換成直線運動,同時將伺服電機最佳優點-精確轉速控制,精確轉數控制,精確扭矩控制轉變成-精確速度控制,精確位置控制,精確推力控制;實現高精度直線運動系列的全新革命性產品。 電動缸的裝配形式:直線式:輸入與輸出同軸,長度較長,但精度與效率更好,成本更低。 折返式:電機和減速機與缸體平行分布,電缸整機較短,用在空間有限制的場合?! ?/span>
最大加速度10m/s2
軸向間隙0.01mm
重復精度0,01mm 推力范圍:0.1KN-3000kn 行程長度:最大可達達8000mm
內部結構:行星滾柱絲桿,滾珠絲桿,梯形絲桿,防反轉裝置
驅動電機類型:步進電機,伺服電機,直流電機,交流電機
位置檢測:用于接近式傳感器,光柵尺,編碼器
壓力檢測:壓力傳感器
耐腐蝕等級V<0.0003 g/m2*h
防護等級 IP66 環境溫度 0 - 120 °C 推力軸承:角接觸,高推力滾珠軸承 絲杠/螺母:銅;碳鋼合金 缸體:6063-T6陽極氧化鋁硬化外殼 活塞桿:300系列不銹鋼,1/4硬度并接地 滾珠絲杠/螺母:熱處理碳合金鋼 皮帶/皮帶輪:AT-5,帶可拉伸鋼絲的聚氨酯
可選配件
NC 機床和其它工廠自動加工設備。
|
