產品介紹：

電缸是將伺服電機與絲杠一體化設計的模塊化產品，將伺服電機的旋轉運動轉換成直線運動，同時將伺服電機最佳優點-精確轉速控制，精確轉數控制，精確扭矩控制轉變成-精確速度控制，精確位置控制，精確推力控制；實現高精度直線運動系列的全新革命性產品。

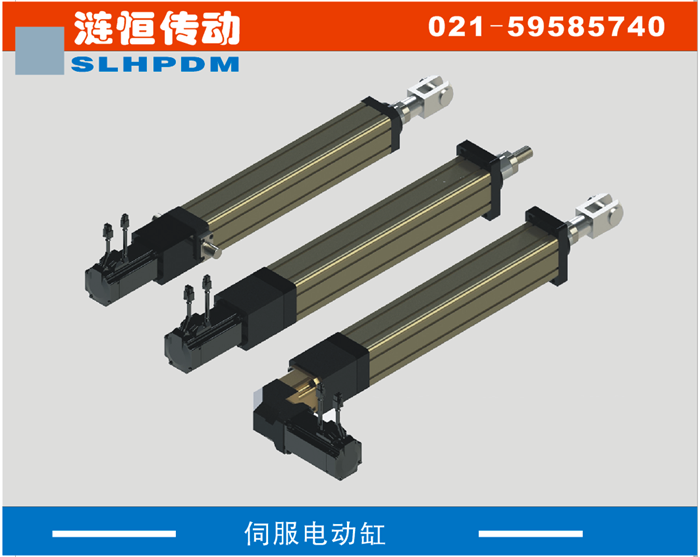

電動缸的裝配形式：直線式：輸入與輸出同軸，長度較長，但精度與效率更好，成本更低。

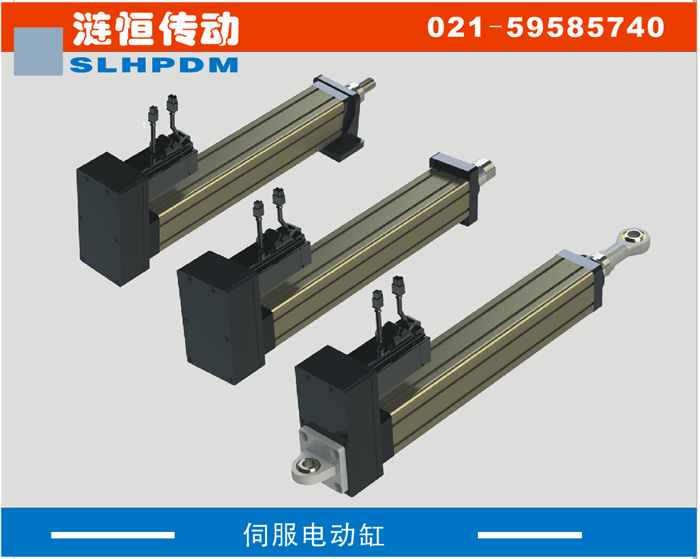

　　　　　　　　折返式：電機和減速機與缸體平行分布，電缸整機較短，用在空間有限制的場合。　　　　　　　　

最大加速度10m/s2

軸向間隙0.01mm

重復精度0,01mm

推力范圍：0.1KN-3000kn

行程長度：最大可達達8000mm

內部結構：行星滾柱絲桿，滾珠絲桿，梯形絲桿，防反轉裝置

驅動電機類型：步進電機，伺服電機，直流電機，交流電機

位置檢測：用于接近式傳感器，光柵尺，編碼器

壓力檢測：壓力傳感器

耐腐蝕等級V<0.0003 g/m2*h

防護等級 IP66

環境溫度 0 - 120 °C

推力軸承：角接觸，高推力滾珠軸承

絲杠/螺母：銅；碳鋼合金

缸體：6063-T6陽極氧化鋁硬化外殼

活塞桿：300系列不銹鋼，1/4硬度并接地

滾珠絲杠/螺母：熱處理碳合金鋼

皮帶/皮帶輪：AT-5，帶可拉伸鋼絲的聚氨酯

可選配件

• 標準或定制長度至10mm
• 電機或絲杠制動器
• 螺紋，球形，U形夾連桿端
• 環境保護罩
• 無塵室準備
• 同步皮帶，螺旋齒輪，串聯直接傳動

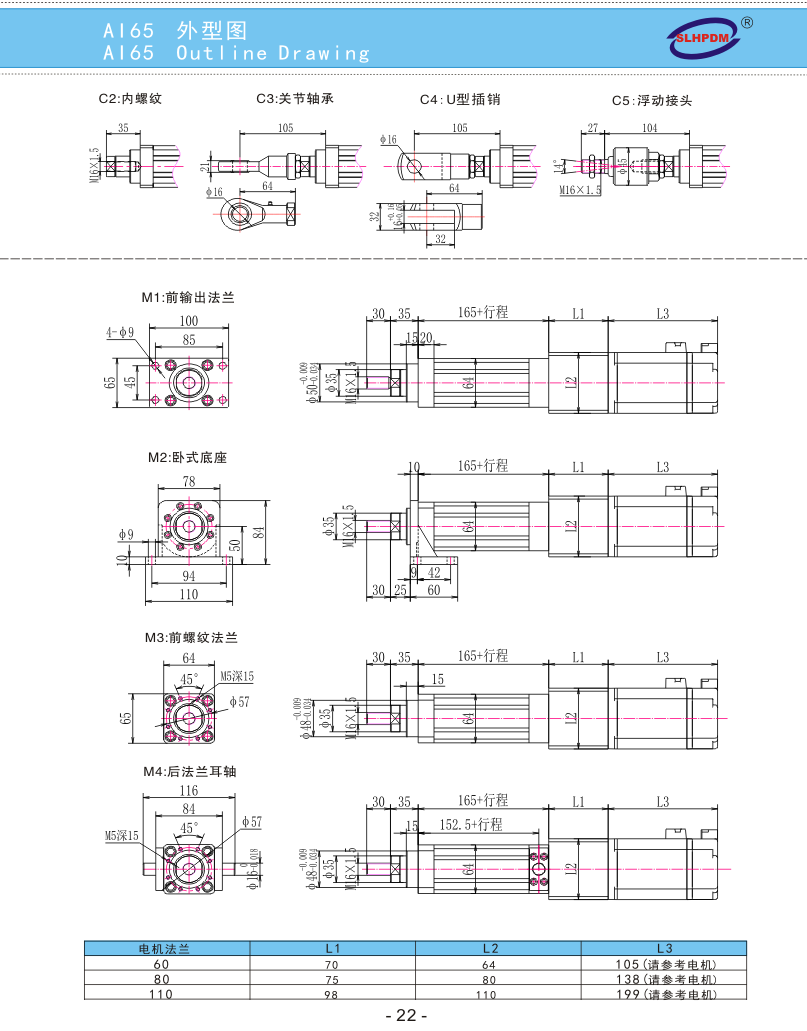

• 法蘭，U形夾，耳軸電動缸安裝類型
• 磁定位傳感器
• 線性電位計輸出
• 通用應用包括：

NC 機床和其它工廠自動加工設備。
飛機起落裝置，機翼/副翼控制，后掠翼擺動，推拉換向器。
人體工程學的適宜工作環境的平面高度調整。
要求強制安靜工作的醫療和辦公設備。
工作臺，傳送裝置，裝/卸貨設備。
地面清潔車的橡膠掃帚提升裝置，撒鹽機的油門控制。
自動安全門定位。
割草機平板的升降。
柔性裝配操作的夾具定位。
還有許多，許多應用。
